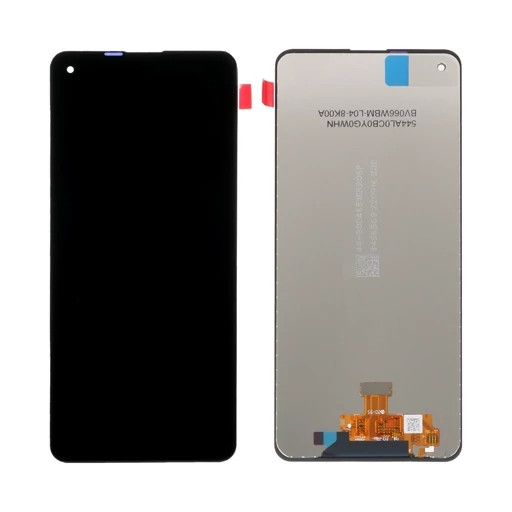

ال سی دی 100% اصل ویتنام A21s (217)
LCD ORG SAMSUNG A217
برند:samsung
کیفیت ساخت
توضیحات
📋 مشخصات فنی کامل السیدی سامسونگ A21s
۱. مشخصات پنل نمایشگر
|
ویژگی |
مقدار دقیق |
|---|---|
|
نوع پنل |
اصل ویتنام |
|
اندازه (قطر) |
6.5 اینچ |
|
رزولوشن |
720 × 1600 پیکسل (HD+) |
|
نسبت تصویر |
20:9 |
|
تراکم پیکسلی |
~270 PPI |
|
نسبت نمایشگر به بدنه |
~82.8% |
|
عمق رنگ |
16 میلیون رنگ (8 بیت) |
|
حداکثر روشنایی |
~450 نیت (typical) |
|
نرخ بهروزرسانی |
60 هرتز |
|
نرخ نمونهبرداری تاچ |
120 هرتز |
۲. مشخصات تاچ
|
ویژگی |
مقدار |
|---|---|
|
نوع تاچ |
خازنی (Capacitive) |
|
تعداد نقاط لمسی همزمان |
10 نقطه |
|
تکنولوژی |
In-Cell (تاچ داخل پنل) |
|
سرعت پاسخگویی |
<10 میلیثانیه |
|
پشتیبانی از ژستها |
بله (مالتیتاچ کامل) |
۳. مشخصات فیزیکی و ابعاد
|
ویژگی |
مقدار |
|---|---|
|
ابعاد کلی ماژول |
162 × 78 × 3.5 میلیمتر (تقریبی) |
|
ضخامت پنل |
~1.8 میلیمتر |
|
وزن ماژول |
~45 گرم |
|
نوع کانکتور |
FPC 40-pin |
|
فاصله پینها |
0.5 میلیمتر |
|
ولتاژ کاری |
3.3V (تاچ) / 12V (بکلایت) |
۴. مشخصات بکلایت
|
ویژگی |
مقدار |
|---|---|
|
تعداد LED |
6 عدد |
|
نوع LED |
سفید (White) |
|
ولتاژ بکلایت |
12V DC |
|
جریان مصرفی |
~120mA |
|
طول عمر LED |
>30,000 ساعت |
۵. کیفیت تصویر
|
ویژگی |
توضیح |
|---|---|
|
کنتراست |
1000:1 (typical) |
|
زاویه دید |
80 درجه افقی / 80 درجه عمودی |
|
یکنواختی نور |
>85% |
|
گاموت رنگی |
70% NTSC |
|
دمای رنگ |
6500K (خنثی) |
۶. نکات فنی مهم برای تعمیرکاران
🔧 ساختار ماژول:
-
A21s السیدی و تاچ جدا هستن (برخلاف A21 که یکپارچه است)
-
میشه فقط السیدی رو عوض کرد و تاچ قبلی رو نگه داشت (اگه سالم باشه)
-
چسبندگی پنل با چسب OCA انجام میشه
🔧 نکات نصب:
-
دمای جداسازی: 80-100 درجه سانتیگراد
-
زمان پرس نهایی: 30-60 ثانیه
-
چسب توصیه شده: T-7000 یا B-7000
🔧 عیبیابی سریع:
-
هاله سفید: فشار زیاد موقع نصب یا چسب نامناسب
-
فلیکر: مشکل بکلایت یا کانکتور
-
تاچ کار نمیکنه: کانکتور تاچ شل یا آسیب دیده
